 客戶要求：

  1、將現場BST糾偏裝置更換為我公司糾偏裝置進行拼接糾偏，糾偏擺架不變。只更

  2、  換控制器、傳感器、執行器，執行器自帶限位以限位報警，行程可設定。

解決方案：

   *保證機械移動機構的靈活，減小糾偏擺架移動時存在的機械摩擦。

   *采用高精度反射傳感器來對簾布經行檢測。該傳感器具有抗灰塵和無衰減的優點。

     方案概述：

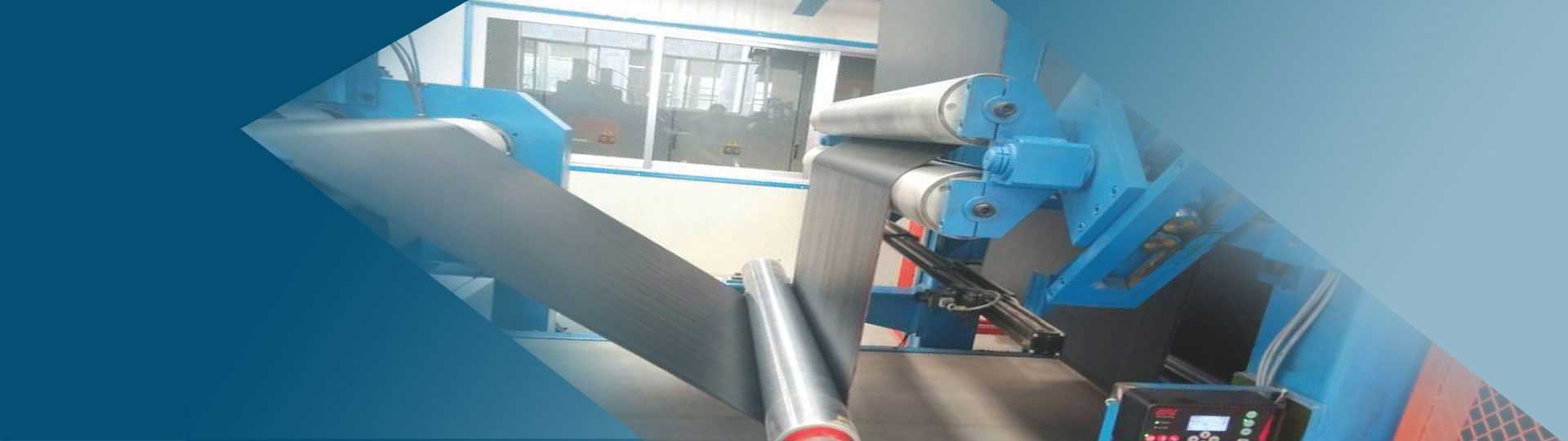

在90度裁斷機上,裁斷后的物料需要拼接起來成卷，所以必須要保證拼接時不能錯位。我們采用兩個激光反射式傳感器檢測物料邊緣,控制器接收傳感器A和傳感器B檢測到的物料邊緣信息,控制器經過內部計算，驅動執行器使傳送帶B移動，直到物料 A、B對齊（對齊精±0.5mm），控制器給出拼接完成信號，物料完成拼接。

     控制器：（SPRO320Si-W48B-TH1）

控制器根據傳感器檢測前后兩個制品的位置進行比較控制。同時具有手動/自動調節功能，通過PLC來選擇控制器手動/自動狀態，在生產線運行時選擇自動調節，生產線停止時選擇手動。

執行器：（BRL50-100-700-AX）

執行器主要使用直流電機,并配模擬量輸出的位置反饋,自帶限位。行程大小可設定，最大行程為100mm,推力為700N。

   概述

     BRL-DK-XXX-T胎面在(離)線分析軟件可對生產過程中的胎面、內襯層、胎側等半制品關鍵點的厚度、寬度進行在(離)線測量、顯示并進行各種尺寸標注、對比、計算和匯總，客戶可根據各種條件對已測量半制品追溯歷史數據。

在（離）線主要有以下特點：

    1、對胎面、胎側等半制品進行在（離）線測量檢測，標注各個關鍵點厚度、寬度尺寸。

    2、對胎面生產線上半成品胎型(胎面膠，胎側膠，內襯層等)進行掃描測量并形成斷面輪廓。

    3、對胎型的厚度輪廓、總寬、肩寬、中寬、肩厚、中厚等關鍵點厚度、寬度數據進行標注，可與標準值的偏差進行比較并顯示。

    4、對半制品進行對稱性檢查判定。

    5、對掃描半制品進行合格率的判定，并輸出報警信號。

    6、標準圖像可由數據坐標點直接輸入生成，并可導出CAD格式圖形。

    7、數據庫保存標準設計輪廓數據、掃描圖形數據，可隨時添加、刪除、查詢。

    8、掃描圖形數據資料可長期保存，并可隨時查詢顯示或?qū)С鯡XCEL，以便進行質量追溯。

    9、可對當前掃描圖形進行放大、縮小操作，對不同制品的誤差范圍可由用戶自行調整設置。

   10、可與AutoCAD進行數據轉換，可以相互打開對方形成的圖形。

    11、具有數據備份、恢復功能，方便客戶隨時備份數據，避免數據丟失。

    12、可對半制品各個關鍵點厚度、寬度數據進行選擇顯示，方便用戶準找到需要的數據信息。

    13、在線測厚具備對個關鍵點厚度、寬度數據進行采樣和CPK計算功能。

    14、可與上位壓出主機進行Profibus通訊，實現全自動掃描。

    15、可對各個規格型號的半制品進行產量、合格率的統計。

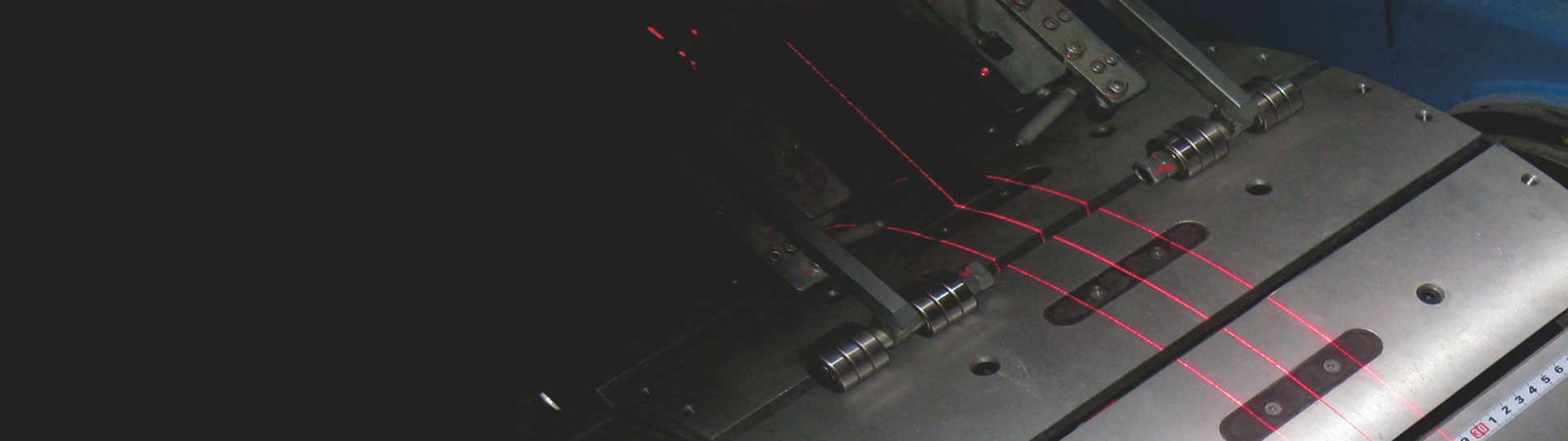

硬件系統

要求：需要220伏交流供電，胎面斷面離線分析儀使用高速鐳射激光位移傳感器來掃描胎型各個點厚度，計算機收集數據并繪制出胎面斷面的幾

圖形。

具體特點：

  *使用基恩士“高速”鐳射激光量測傳感器，分辨率：0.1μm 高速取樣頻率：40KHz—200KHz。

  *使用雙鐳射激光傳感器上下補償測量胎型厚度，精度更高。

  *使用直線導軌及伺服驅動鐳射激光掃描架，具有快速、準確、穩定的優點

  *采用“U”型框架設計結構，確保傳感器在移動過程中掃描精度。

軟件系統

胎面斷面在（離）線分析軟件采用Delphi+SQLSERVER2000編寫，具有和AutoCAD互通數據的能力，即胎面斷面離線分析軟件和AutoCAD可互相開對方文件并進行編輯保存，不會影響各自的再次打開和編輯。

胎面斷面在（離）線分析軟件可導出AutoCAD文件格式DWG以及PDF文件格式，并可以保存為自己的文件格式MDF，其文件大小只有DWG文件的五分之一還小。

胎面斷面在（離）線分析軟件對已存入數據庫中的圖形信息會自動進行尺寸標注，并按照要求對胎面、胎側、三角膠的各個關鍵點進行尺寸標注，可以標注出總寬、肩寬、中寬、肩厚、中厚，同時可以標注出三角膠、胎側膠的各個關鍵點的厚度尺寸。

胎面斷面在（離）線分析軟件采用的基本設計思想是保存設計人員用AutoCAD設計的標準圖形到數據庫。進行半制品胎型掃描檢測時，從數據庫中提取與待檢測胎型相同的胎型標準數據，進行掃描，掃描完畢后將掃描圖形與標準設計圖形進行比較，從而標識出掃描圖形和標準圖形的差距，并在軟件界面上進行顯示和保存。

客戶要求：

*將現場斜裁BST糾偏裝置更換為我公司糾偏裝置進行定中糾偏，用條形偏轉輥替換

    BST糾偏導向架。

* 控制器、傳感器及移動架要有防護罩。

* 控制器要有外部控制且有按鍵鎖定功能。

* 制品寬度變化：700-1100。

解決方案：

*用條形偏轉輥的機構來代替導向架，條形偏轉輥的糾偏響應速度快。

*采用激光反射傳感器來替換BST的CCD傳感器，防止鋼絲簾布拉壞傳感器。

* 搭載傳感器定位移動架，自動運行時傳感器自動尋找物料邊緣進行糾偏。解決因更換規格導致操作工調整傳感器的繁瑣操作。

* 安裝我公司糾偏系統，系統部件清單如下表所示。

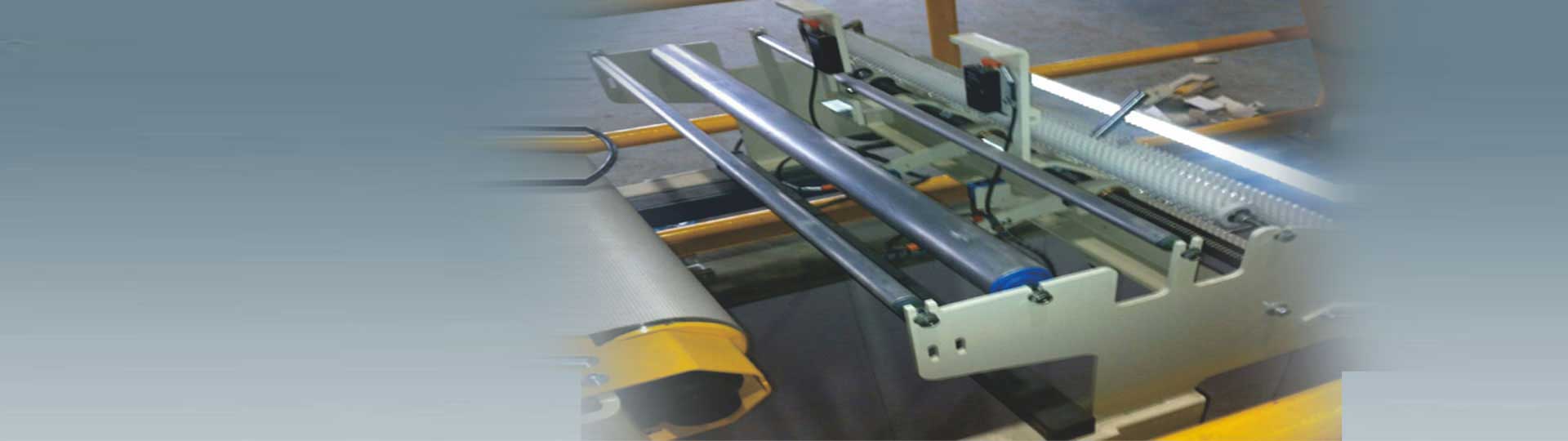

定中裝置技術參數：

      斜裁倒開定中裝置主要包括激光反射傳感器、傳感器移動架、控制器、條形偏轉輥。它是使用傳感器移動架帶動傳感器進行尋邊定位，傳感器測量制品兩邊位置，將制品位置信號傳送到控制器，控制器將設定制品位置與傳感器測量制品位置進行比較，通過控制條形偏轉輥裝置，調整制品位置。

      傳感器移動架（YDJ-700-1100-A）

     自動式傳感器移動架通過步進電機驅動器控制步進電機轉動從而帶動同步帶，同步帶帶動裝有傳感器的滑塊在直線導軌上移動。當物料糾偏時傳感器自動尋找物料邊緣位置并開始進行自動糾偏。尋邊范圍700mm-1100mm，可適應最寬物料1100mm的糾偏。

控制器：（SPRO320Si-W48B-TH1）

      控制器根據簾布的設定中心及實際測量位置進行比較控制，控制精度為1mm。同時具有手動/自動調節功能，通過PLC來選擇控制器手動/自動狀態，在生產線運行時選擇自動調節，生產線停止時選擇手動。

   偏轉輥：（DR-240-1300-AL-R-DC-CT-A）

    條形糾偏裝置搭配連續式板條，可達到對中導正及對邊導正的效果。在導正過程中，可以自動檢測物料是否運行，在物料運行時，對物料進行對中導正；物料停止時，不進行導正。解決了以往糾偏需要自動、回中、手動的控制。傳感器為反射方式避免了物料運行過程中掛到傳感器。條形輥可以改變物料位置，物料糾正后，物料變化調整幅度將很小。具有響應速度快，糾偏精度高的特點。
